Un projet de conception/dessin de circuits imprimés comporte généralement quatre grandes étapes :

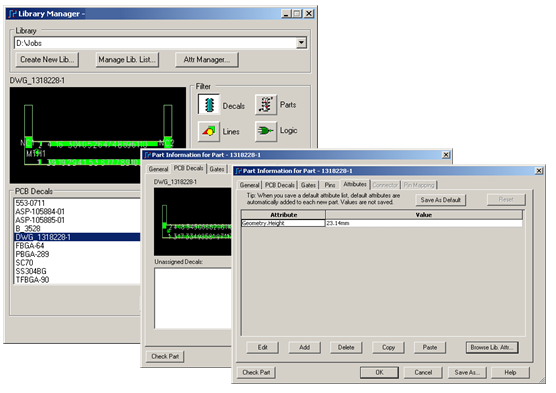

- Les librairies : C'est l'étape la plus importante. Elle consiste à créer une base de données (librairie) qui contiendra un exemplaire de chaque composant utilisé dans le design. Le composant sera représenté, grâce à sa fiche technique, à la fois en 2D pour utilisation sur la plaquette de circuits imprimés et en 3D pour une vue isométrique permettant de vérifier tout conflit mécanique possible dans un éventuel assemblage mécanique. C'est également à cette étape que la forme et les dimensions de la plaquette seront établies.
- Le placement : En accord avec la "Netlist" et les diverses règles/contraintes (électriques, mécaniques, thermiques...), cette étape consiste à placer les composants sur la plaquette tout en optimisant pour le traçage ultérieur des connexions.
- Le traçage des circuits: C'est à cette étape que le produit commence à vraiment prendre forme. Les connexions jusqu'alors "Aériennes" deviennent des tracés qui obéissent à des règles précises de contraintes (haute vitesse, puissance, impédance...)
- Les dessins: La toute dernière étape consiste à préparer la plaquette pour sa fabrication et son assemblage. Les textes et autres informations devant êtres visibles sur la plaquette seront mis en place. Un dessin de fabrication comportant une vue de la plaquette avec dimensions, légende de perçage et notes spécifiques sera créé et des fichiers GERBER et NC Drill seront générés. Pour l'assemblage, un autre dessin sera créé montrant l'emplacement des composants en plus des notes spécifiques, et un fichier Pick&Place servant à l'insertion automatique sera généré.
Évidemment, chaque projet est unique en soi et comporte ses propres caractéristiques. Pour cette raison, il importe de bien introduire, dès le départ dans la base de données, toutes les règles et contraintes afin d'utiliser au maximum les fonctions automatiques de vérification offertes par l'outil de design.
